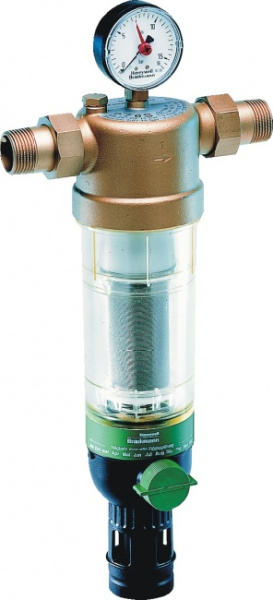

Магистральный фильтр Honeywell-Braukmann F76S 1 1/2" AB 20мк, для х/в

Фильтр Honeywell F76S 1 1/2" AA с обратной промывкой

предохраняет систему от проникновения инородных тел, механических загрязнений (частиц ржавчины, волокон пеньки и песчинок и т. д.). Устанавливается в системы, где нет или не требуются редукционных клапанов (максимальное статическое давление 5,0 бар).

Специальные характеристики:

• Проверен в соответствии с DIN/DVGW, соответствует требованиям KTW.
• Обеспечивает снабжение отфильтрованной водой даже в процессе обратной промывки.
• Патентованная система обратной промывки - быстродействующая и полная очистка фильтра малым количеством воды.
• Кольцо-памятка указывает, когда необходимо вручную произвести очередную обратную промывку.
• Фильтр может быть модифицирован путем установки автоматического привода обратной промывки с использованием байонетного соединения.
• Обладает большой площадью поверхности.
• Вкладыш фильтра полностью взаимозаменяем.
• Может поставляться без фитингов.
• Уход и техническое обслуживание без демонтажа фильтра из трубопровода.
• Прозрачная чаша фильтра позволяет легко проверить степень его загрязнения.

Материалы:

• Латунный корпус.
• Латунные фитинги.
• Фильтр тонкой очистки из нержавеющей стали.
• Армированная волокном мембрана NBR.
• Уплотнения NBR.
• Колба фильтра из ударопрочного прозрачного синтетического материала.

Принцип действия:

Вкладыш фильтра состоит из двух частей. В позиции "фильтрация" только нижняя, большая секция промывается струей воды снаружи внутрь. Небольшая верхняя секция не имеет соприкосновения с неотфильтрованной водой. Когда шаровой клапан открыт для обратной промывки, весь вкладыш фильтра прижимается вниз, до тех пор, пока не прекратится подача воды во внешнюю часть основного фильтра. Одновременно, поток воды открывает верхнюю часть фильтра.

Вода, необходимая для очистки фильтра, проходит через верхнюю часть фильтра, затем через вращающуюся крыльчатку и через главный фильтр изнутри наружу, то есть осуществляется обратная промывка фильтра отфильтрованной водой. Таким образом, верхний фильтр также очищается струей воды от крыльчатки. Когда шаровой клапан снова закроется, фильтр автоматически возвратится в рабочее положение.
